变压器中性点接地电流监测装置

1、产品介绍

变压器中性点接地电流监测装置用于对变压器的中性点接地直流电流进行监测，监测信号可接入变电站内测控装置。

2、产品参数

• 一次直流电流测量范围：-120～120A/DC或-80～80A/DC（具体见装置标识）；
• 二次侧输出信号：12mA±8mA/DC；
• 二次侧负载：0～300Ω（出厂以250Ω负载标定零点）；
• 精度：≤±2%；线性度：≤±0.5%；响应时间：≤150ms；
• 滤波能力：一次侧交流电流不超过40A时，二次输出中交流成分含量不超过0.2mA；
• 工作电源：220V/AC或220V/DC或110V/DC；
• 外形尺寸：220*300*145mm；安装孔：4个M8螺孔，孔距180*260mm；
• 耐冲击能力：3000A/DC/3s、10000A/AC/3s；
• 电磁兼容性能符合TB/T3021-2001；
• 使用条件：环境温度：-10℃～+75℃；年最大相对湿度100%；室外、防风沙雨雪（IP67）。

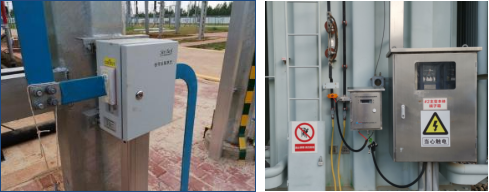

3、产品安装场景图
