输电线路避雷器状态在线监测装置

1、产品介绍

自检型避雷器状态在线监测装置，是我公司针对电力系统的需要而研发的高科技新产品。本装置的电流检测采用单匝穿芯电流传感器，实现全隔离无残压的取样方式，先进的微处理器技术以及独有的瞬态参数测试技术进行线性化处理与计算，将测量结果通过 GPRS/GSM 进行数字传输：本装置具有极高的可靠性和安全性及相对低廉的价格，使得本装置可以安装到每组 MOA 避雷器进行实时检测，实现集中监测，可以有效地提高线路避雷器的巡视效率、减轻巡视人员的劳动强度。

2、产品参数

• 检测全电流范围：0.05～5.00mA/有效值 误差±1%±2个字 最小分度：10μA；
• 记录放电动作累计次数：0～99次 正确率：100%；
• 放电动作计数响应值： 4/8μS ≥50A（峰值）；
• 工作使用环境：用于户外。-25℃～60℃；
• 检测放电电流范围： 50A～5kA/峰值 误差±10% 最小分度：10A；
•  供电电源：DC5V，安全可靠，符合电力电网安全供电要求；
• 工作使用环境：用于户外。-40℃～50℃；
•  传输方式：GPRS/GSM网络。

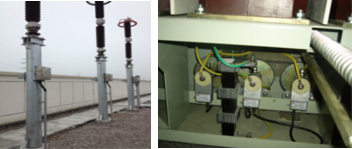

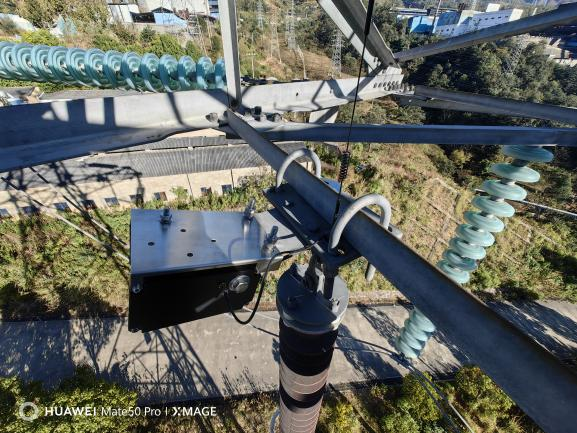

3、产品安装场景图
