变压器油色谱（铁芯夹件）在线监测系统

1、产品介绍

   系统含变压器油中气体及铁芯夹件接地在线监测功能。

   变压器油色谱在线监测系统实现了对变压器油样的气相色谱精细析。

   具有测量准确、分析快速、实时监控等特点，该监测系统主要是用来测量和分析油浸式电力设备绝缘油中所含微量故障气体情况，能够实时捕捉变压器设备可能存在的潜在性故障信息，确保变压器设备可靠运行。

   铁芯接地在线监测系统实现了对铁芯和夹件接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁芯和夹件多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据。

2、技术指标

•   检测周期：最小2小时，最长检测周期任意设定。
•   数据存储：≥10 年。
•   脱气方式：动态顶空。
•   报警设定：各气体浓度超限报警。
•   输出结果：氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH、
•   乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）和总烃数值及其浓度谱图，三 比值、大卫三角形等初    步诊断结果、历史数据趋势图等，微水等按照客户 需求选配。
•   铁芯/夹件传感器方式：零磁通穿芯式电流传感器。
•   ​​​​​​通信方式： RS485，RJ45，无线（NB_IOT、LARA470/2.4G、4G/5G）。
•   通信协议： MODBUS、MODBUS-TCP、IEC103、IEC104、IEC61850、物联网 MQTT。

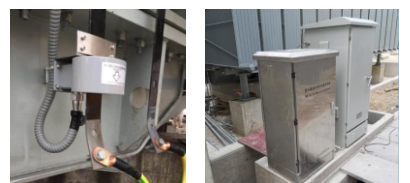

3、产品安装图
