输电线路倾角法覆冰在线监测装置

1、系统组成

  ♦ 导线温度及倾角传感器：采集导线倾斜角和温度的变化，通过计算得出导线覆冰厚度，然后通过无线传输将数据上传到主控；

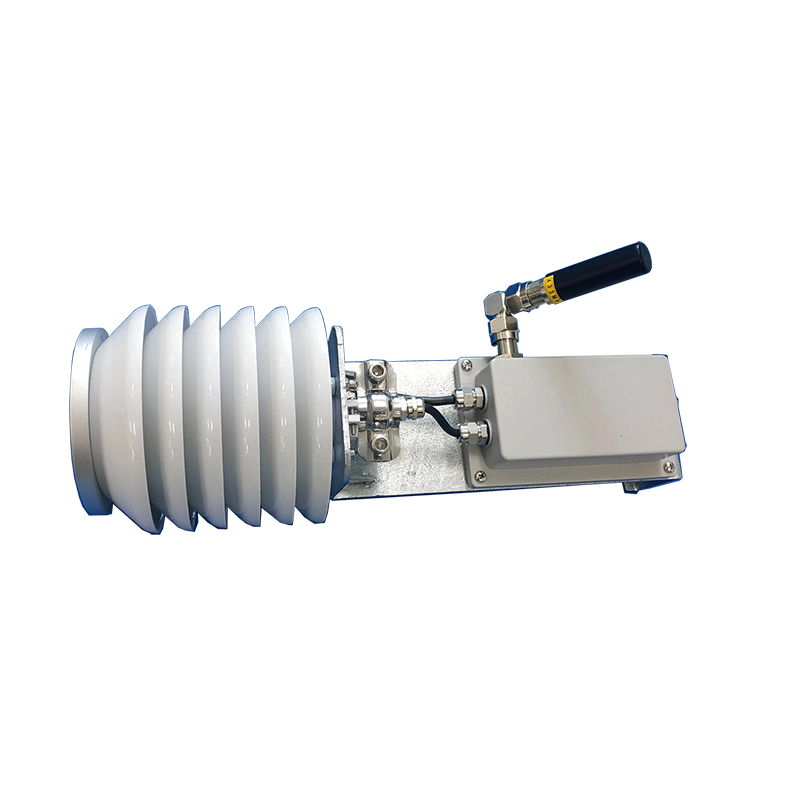

  ♦ 无线温湿度气象传感器：包括温度、湿度采集功能，提供线路的周围环境数据；

  ♦ 抗凝冻摄像机：采集现场图像/视频，具备抗凝冻性能；

  ♦ 核心主控制器：具备CMA接入功能，负责接收、处理、存储、通信、控制等信息；

  ♦ 无线网络传输模块：主要用于后台远程数据传输。我公司设备支持LTE/4G/GPRS/CDMA等多种通信方式，通信接口和应用层数据传输规约满足南方电网和国家电网相关技术标准、规范。

2、产品优势

    2.1 倾角法覆冰监测设备的易安装性

    导线温度及倾角传感器采用两点式套装方式卡在导线上，无需进行金具替换，同时主控与传感器采用无线连接方式，在实际安装过程中，一套设备的安装仅需30人工/分钟。该监测设备的设计以及对于不同杆塔类型的适用性有效地提高了安装效率，相较于其他同类型的安装设备安装时间缩短了70%，减少了安装人员的劳动时间，降低了安装成本。

    2.2 倾角法覆冰监测设备的准确性

    设备的覆冰综合监测精度达±1mm的级别，能够监测到小于3mm的覆冰过程，相比于拉力法监测设备对覆冰的变化更加敏感，能够提前数小时监测到覆冰，且不会出现不正常的跃变现象。在覆冰较为严重的情况下，设备的覆冰厚度监测值与拉力法覆冰监测设备的覆冰厚度监测值之间的平均差值在1.84mm左右。

抗凝冻摄像机具备良好的抗凝冻性能，在重覆冰、持续覆冰的工况下，可以确保装置核心部件运行环境温度和湿度维持在安全合适的范围内，腔体外玻璃表面以及摄像头的可视通道范围内无凝珠、无覆冰，从而保证监测装置拍摄的图片清晰可见。

    2.3 倾角法覆冰监测设备的可靠性

    覆冰监测设备长期运行于野外恶劣的自然环境中，需要经受暴晒和霜冻等自然考验。各项监测值平均缺失率为0.0727%，低于1%的国家标准要求，监测记录数据的通信流量在大流量时未发生堵塞和丢包现象；毫瓦级的超低功耗设计，保证设备在无光照条件下可连续运行60天以上。

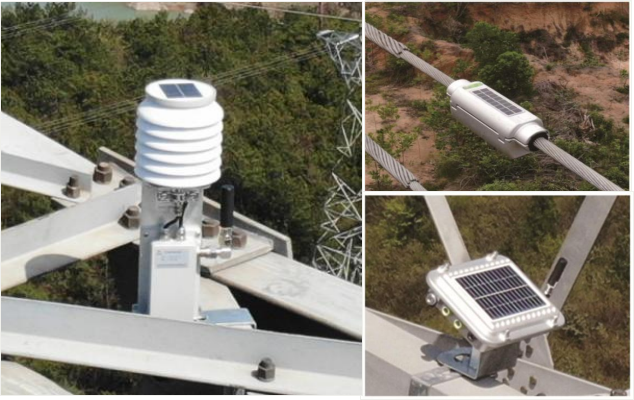

3、产品安装场景图
